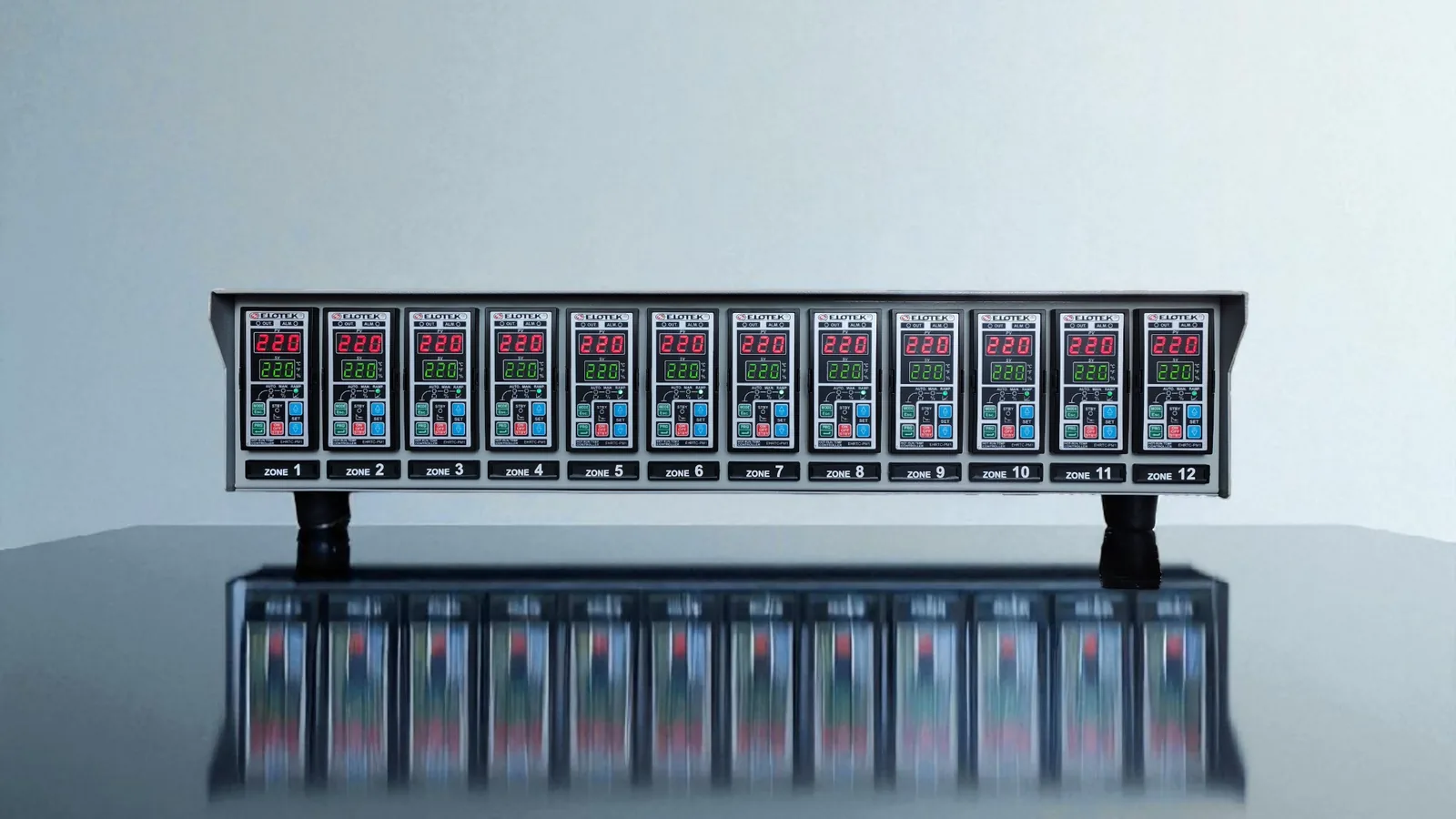

EHRTC-PM1 Sıcak Yolluk Kontrol Cihazı
Yarı modüler rack sistem, harici güç katı. 1–12 bölge, %100 yerli üretim.
- Harici güç katı, bölge başına 3200 W
- PID Auto-Tune
- 1–12 bölge (talebe göre artırılabilir)
- J ve K tipi termokupl
Ürün hakkında
EHRTC-PM1, plastik enjeksiyon kalıplarındaki sıcak yolluk (hot runner) rezistanslarını hassas ve güvenilir biçimde kontrol etmek için tasarlanmış yarı modüler bir sıcaklık kontrol sistemidir. Her bölge için 3200 W kapasiteli harici güç katı, PID Auto-Tune ve Stand-By fonksiyonlarıyla üretim hattınızda enerji verimliliği ve kararlı sıcaklık sağlar.
Bölge (zone) seçenekleri
Öne çıkan özellikler
- Yarı modüler rack’lı sistem.
- Harici güç katı: her bölge için 3200 W. Kolay erişilebilir güç katı (giriş 5–30 V DC, çıkış 24–240 V AC, 25 A solid state röle).
- P.I.D. kontrol; AUTO-TUNE işlemi ile PID parametrelerini kendiliğinden hesaplama ve ayarlama.
- Maksimum 537 °C (999 °F) çalışma sıcaklığı.
- J tipi (Fe-CuNi) ve K tipi (NiCr-Ni) termokupl ile çalışabilme; programdan seçilebilir.
- STAND-BY özelliği: çalışmaya ara verme durumunda hazırda bekletme ve tek tuşla yeniden başlatma.
- Tam skalanın ±%0,5 hassasiyetiyle çalışma.
- Termokupl arızası durumunda oransal (yüzdesel) çalışmaya otomatik geçiş.
- Termokuplsuz çalışabilme (oransal / manuel çalışma).
- Set değerine kolay ve doğrudan ulaşım.
- Enerjiyi kesmeden çıkışı (güç katını) tek tuşla kapatma.
- OFFSET değeri verebilme (−50 °C … +50 °C).
- Ayarlanabilecek maksimum set değerini sınırlama.
- Fabrika ayarlarına geri dönme.
- Her modülde otomatik, hızlı koruma sigortası.
- İsteğe bağlı ara kablo uzunluğu ve konnektör bağlantısı.

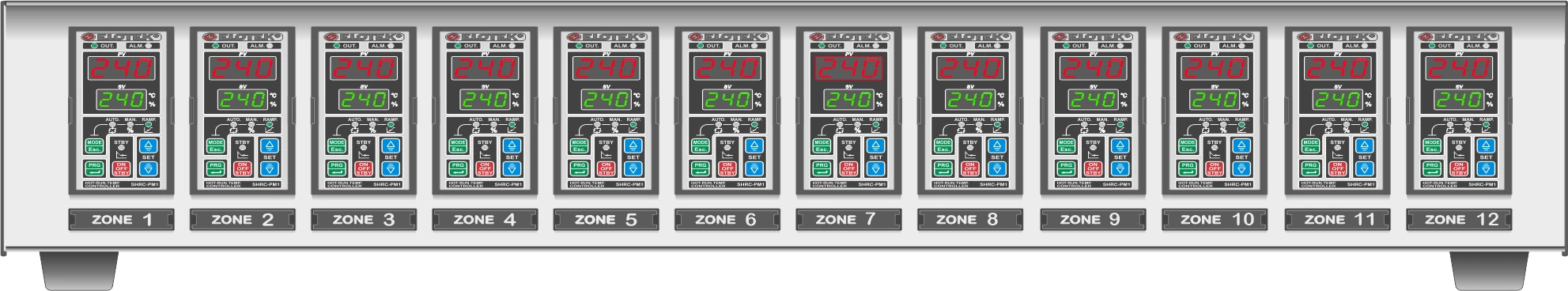

- 1, 2, 4, 6, 8, 10 ve 12 göz seçenekleri; müşteri talebine göre artırılabilir.
Teknik özellikler
| Çıkış gücü | Bölge başına maks. 3200 W |
|---|---|
| Kontrol metodu | PID (Auto-Tune) ve oransal kontrol |
| Kontrol doğruluğu | ±1 °C |
| Ölçme doğruluğu | Tam skalanın ±%0,5 (25 °C ortam) |
| Kontrol aralığı | 0 – 537 °C (999 °F) |
| Kontrol çıkışı | SSR (solid state röle), 25 A – harici güç katı |
| Sıcaklık algılayıcı | J (Fe-CuNi) ve K (NiCr-Ni) termokupl, programdan seçilebilir |
| Giriş hat direnci | Maks. 100 Ω, uygun kompanzasyon kablosu ile |
| Yük koruması | Otomatik sigorta, 16 A (B tipi W-otomat) |
| Alarm çıkışı | Opsiyonel röle, 1 adet, 250 V AC, 3 A, N.O. |
| Bölge seçenekleri | 1, 2, 4, 6, 8, 10, 12 (artırılabilir) |
| Üretim | %100 yerli üretim, Türkiye |
Görseller
Sık sorulan sorular
EHRTC-PM1 ile EHRTC-RM2 arasındaki fark nedir?
PM1 yarı modüler bir sistemdir ve güç katı cihazın dışında, kolay erişilebilir bir bölümde bulunur. RM2 ise tam modüler rack yapıya sahiptir; güç katı her bölgenin kendi modülü üzerindedir ve fanlı soğutma içerir. Küçük ve orta bölge sayıları için PM1, yoğun üretim ve hızlı modül değişimi için RM2 önerilir.
Hangi termokupl tipleriyle çalışır?
J tipi (Fe-CuNi) ve K tipi (NiCr-Ni) termokupllarla çalışır. Sensör tipi cihaz programından seçilir.
Termokupl arızalanırsa üretim durur mu?
Hayır. Cihaz, termokupl kopması veya arızasında otomatik olarak oransal (yüzdesel) çalışmaya geçer ve alarm verir; üretime kontrollü şekilde devam edebilirsiniz.
Kaç bölgeye kadar üretiliyor?

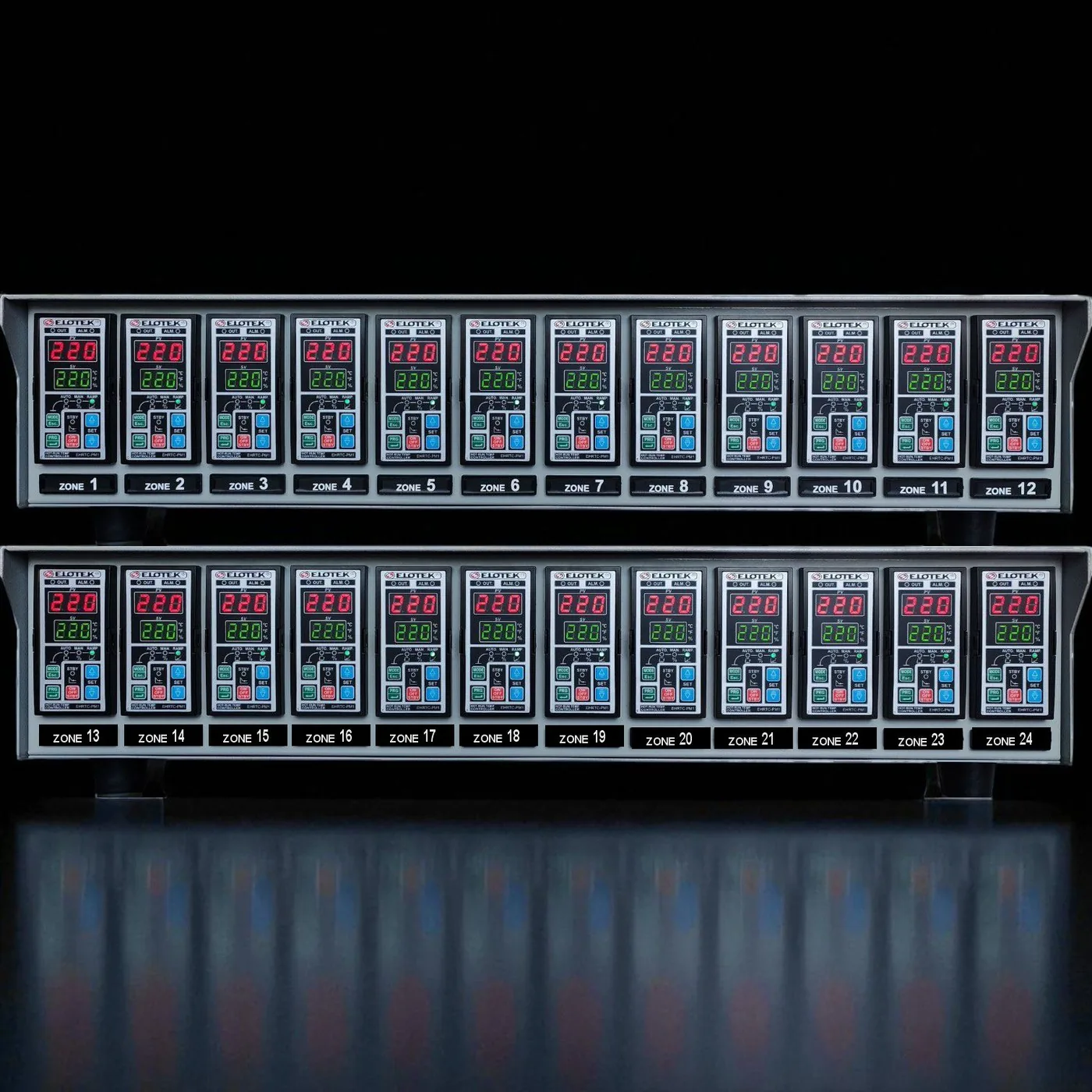

Standart olarak 1, 2, 4, 6, 8, 10 ve 12 bölge üretilir. Daha yüksek bölge sayıları müşteri talebine göre yapılandırılabilir; örneğin iki 12 bölgeli cihaz ile 24 bölge kontrol edilebilir.
Satın almadan önce kendi kalıbınızda deneyin
Bölge sayınıza uygun bir EHRTC demo cihazını tesisinize gönderelim; kurulum ve parametre ayarlarında ekibimiz yanınızda olsun. Deneme koşullarını ve süresini birlikte belirleriz.
- Bölge sayınıza uygun PM1 veya RM2 demo ünitesi
- Kurulum, Auto-Tune ve alarm ayarlarında uzaktan destek
- Deneme sonunda kararınızı kendi üretim verinizle verin
